用Class標記的帶頸螺紋鋼制管法蘭的型式僅有突面型一種，

 Class 150、Class 300、Class 6祕、Class 900、Class 1500 和 Class 2500 的帶頸螺紋鋼制管法蘭尺寸

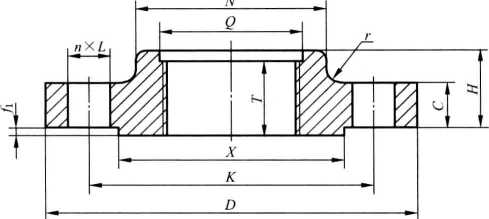

突面（RF)帶頸螺紋鋼制管法蘭
(適用于 Class 150、Class 300、Class 600、Class 900、Class 1500 和 Class 2500)

 Class 150帶頸縲紋鋼制管法蘭尺寸（GB/T 9114—2010)

公稱		鋼管		連接	尺	寸		密封面		法蘭	法蘭	法蘭頸		最小 螺紋	最小 沉孔
			法蘭	螺栓孔 中心圓 直徑 K/mm	螺栓孔	螺	栓			厚度	高度
尺寸		外徑						R/	/"			N/	r/	長度	直徑
		A/mm	外徑		直徑	數量	螺紋			C/	H/			了min/ mm	Qmin / mm
NPS	DN		D/mm		L/mm	”/個	規格	mm	mm	mm	mm	mm	mm
1/2	15	21. 3	95	66.7	16	4	M14	34. 9	2	12. 7	21	38		16	23. 6
3/4	20	26. 9	115	82. 6	19	4	M16	42. 9	2	14. 3	24	48		16	29.0
1	25	33. 7	125	88. 9	19	4	M16	50. 8	2	15. 9	25	54		18	35.8
	32	42.4	135	98.4	19	4	M16	63. 5	2	17. 5	25	64		21	44. 4
	40	48. 3	155	114. 3	22	4	M20	73. 0	2	19. 1	29	70		23	50. 3
2	50	60. 3	165	127.0	19	8	M16	92. 1	2	20. 7	32	84		29	63.5
	65	76. 1	190	149. 2	22	8	M20	104. 8	2	23. 9	37	100		32	76. 2
3	80	88. 9	210	168. 3	22	8	M20	127.0	2	27.0	41	117		32	92. 2
4	100	114. 3	255	200.0	22	8	M20	157.2	2	30. 2	46	146		37	117. 6
5	125	139. 7	280	235. 0	22	8	M20	185. 7	2	33.4	49	178	>4	43	144. 4
6	150	168. 3	320	269. 9	22	12	M20	215. 9	2	35.0	51	206		47	171.4
8	200	219. 1	380	330. 2	26	12	M24	269. 9	2	39. 7	60	260		51	222. 2
10	250	273. 0	445	387.4	29	16	M27	323. 8	2	46. 1	65	321		56	276. 2
12	300	323. 9	520	450. 8	32	16	M30	381.0	2	49. 3	71	375		61	328. 6
14	350	355. 6	585	514. 4	32	20	M30	412.8	2	52. 4	75	425		64	360. 4
16	400	406. 4	650	571.5	35	20	M33	469. 9	2	55.6	81	483		69	411. 2
18	450	457	710	628. 6	35	24	M33	533. 4	2	58.8	87	533		70	462.0
20	500	508	775	685.8	35	24	M33	584.2	2	62.0	94	587		74	512.8
24	600	610	915	812.8	42	24	M3 9	692. 2	2	68.3	105	702		83	614. 4

Class 600帶頸螺紋鋼制管法蘭尺寸（GB/T 9114 — 2010)



公稱 尺寸		鋼管 外徑 A/mm	連接尺寸					密封面		法蘭 厚度 C/ mm	法蘭 高度 H/ mm	法蘭頸		最小 螺紋 長度 Tmin/ mm	最小 沉孔 直徑 Qmm/ mm
			法蘭 外徑 D/mm	螺栓孔 中心圓 直徑 K/mm	螺栓孔 直徑 L/mm	螺栓		R/ mm	/./ mm
												N/ mm	r/ mm
						數量 «/個	螺紋 規格
NPS	DN
1/2	15	21. 3	95	66. 7	16	4	M14	34. 9	7	14. 3	22	38	>4	16	23. 6
3/4	20	26. 9	115	82. 6	19	4	M16	42. 9	7	15. 9	25	48		16	29. 0
1	25	33. 7	125	88. 9	19	4	M16	50.8	7	17. 5	27	54		18	35. 8
	32	42.4	135	98.4	19	4	M16	63.5	7	20. 7	29	64		21	44. 4
	40	48. 3	155	114.3	22	4	M20	73.0	7	22. 3	32	70		23	50. 6
2	50	60. 3	165	127.0	19	8	M16	92. 1	7	25.4	37	84		29	63. 5
2	65	76. 1	190	149. 2	22	8	M20	104.8	7	28. 6	41	100		32	76. 2
3	80	88. 9	210	168.3	22	8	M20	127.0	7	31. 8	46	117		35	92. 2
